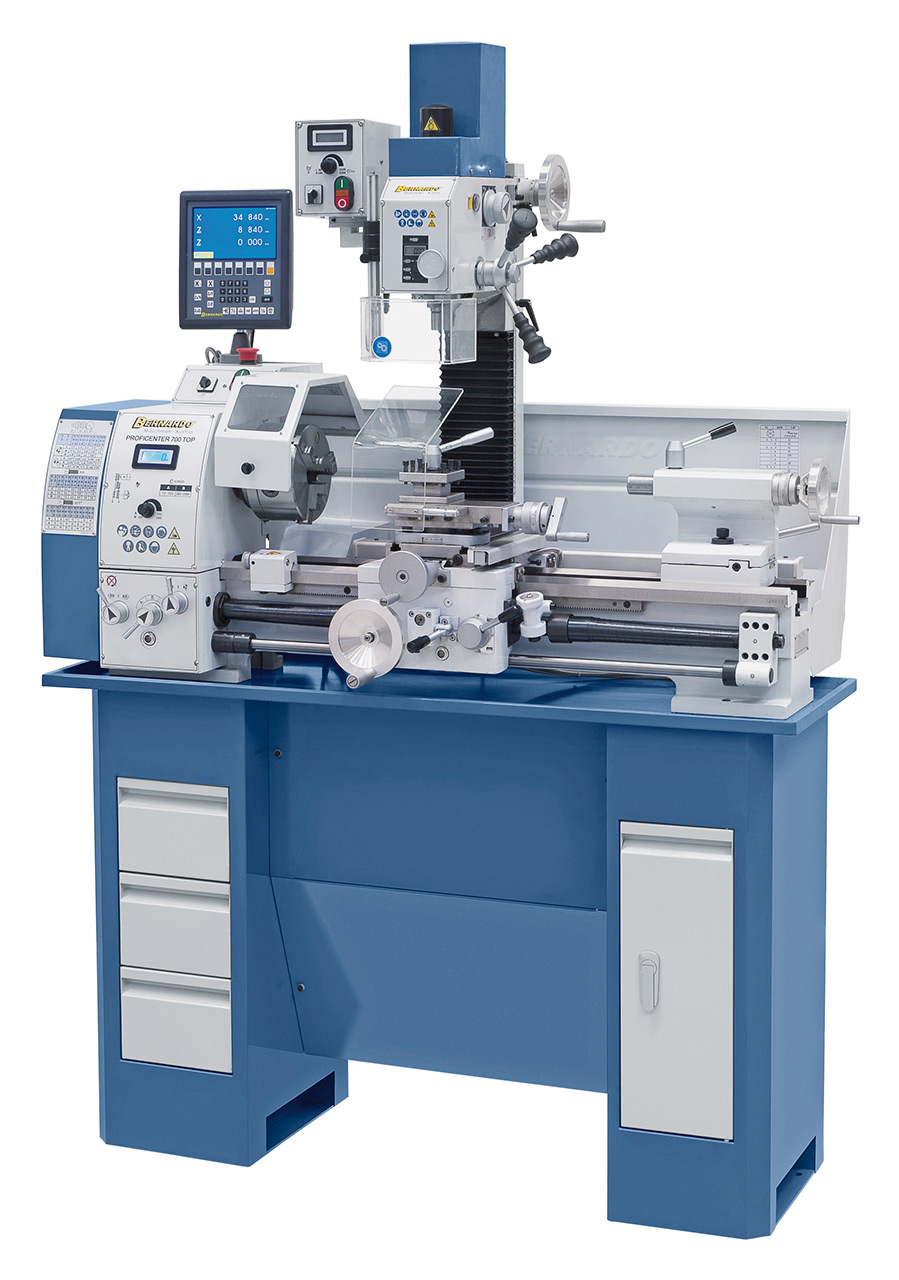

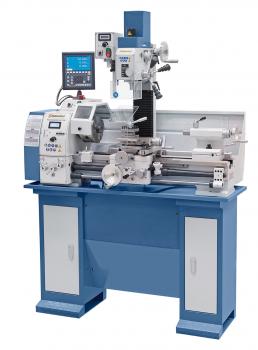

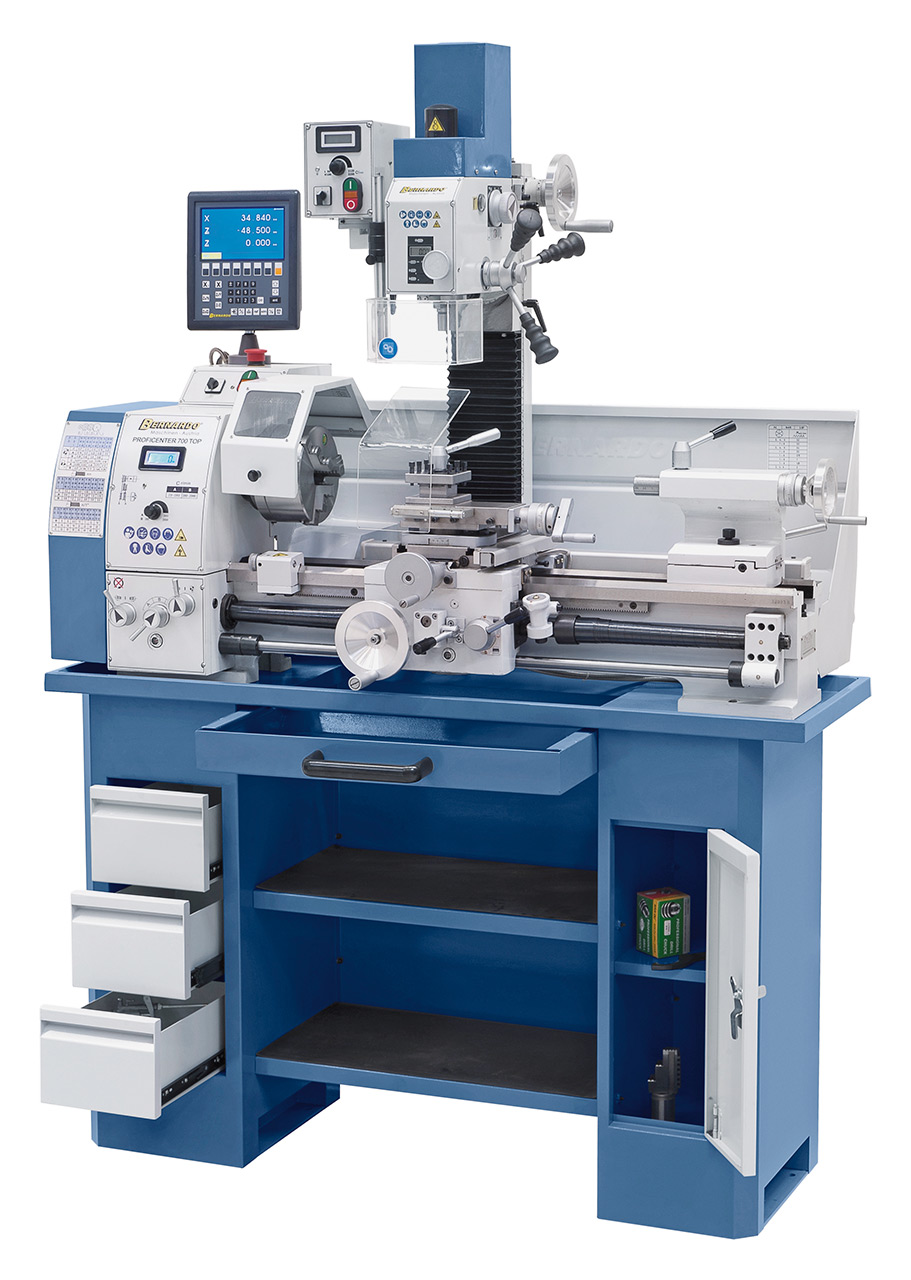

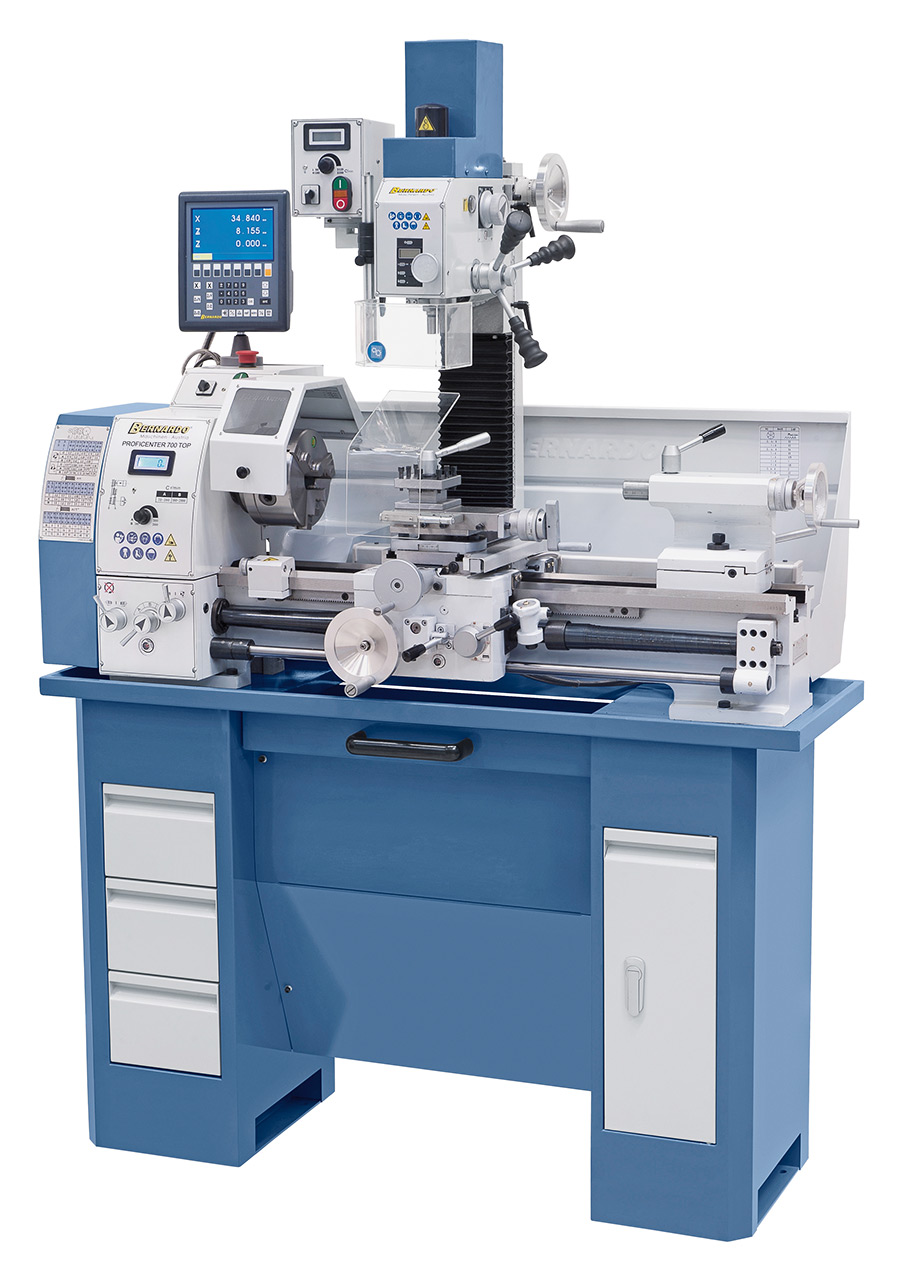

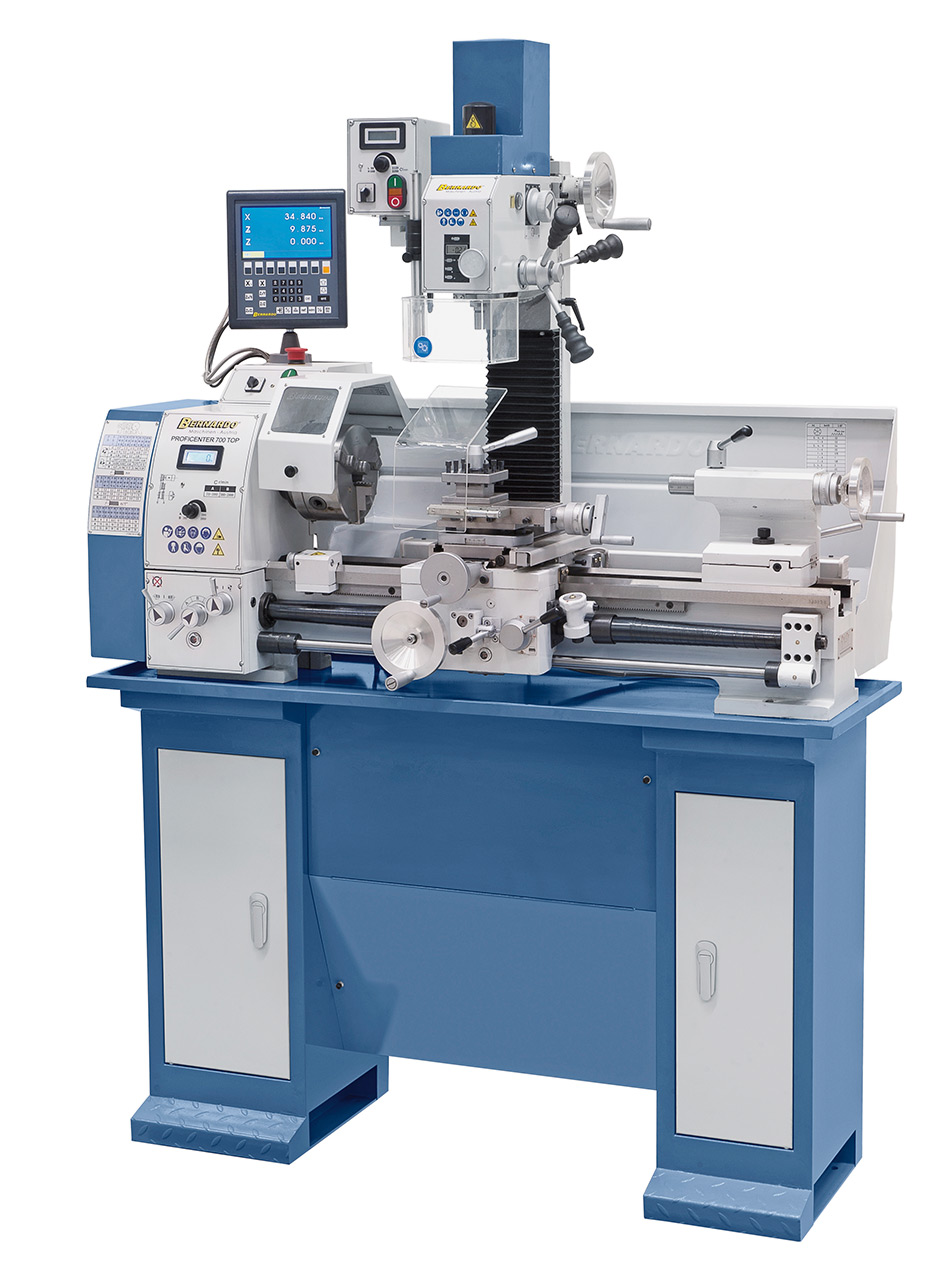

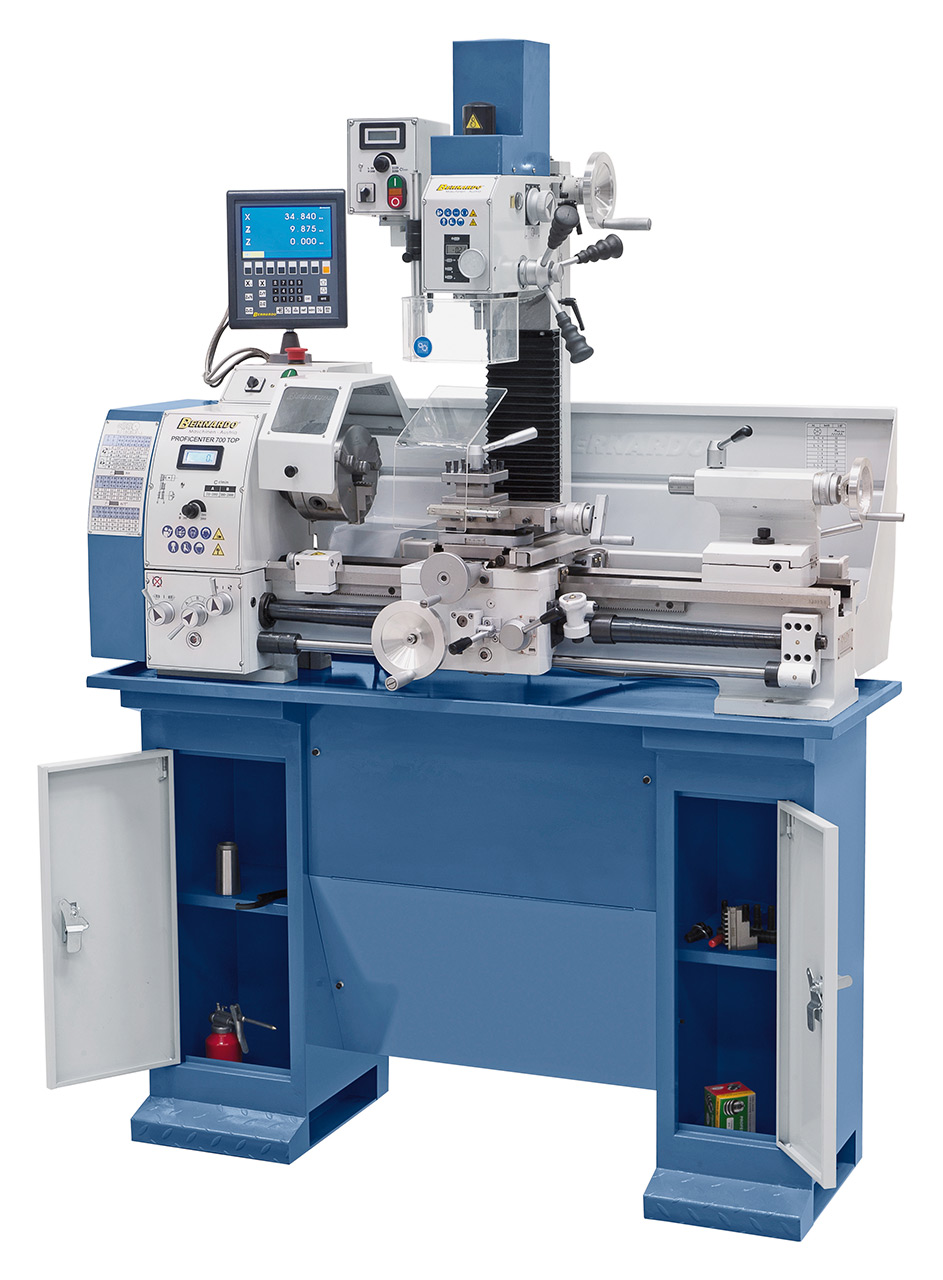

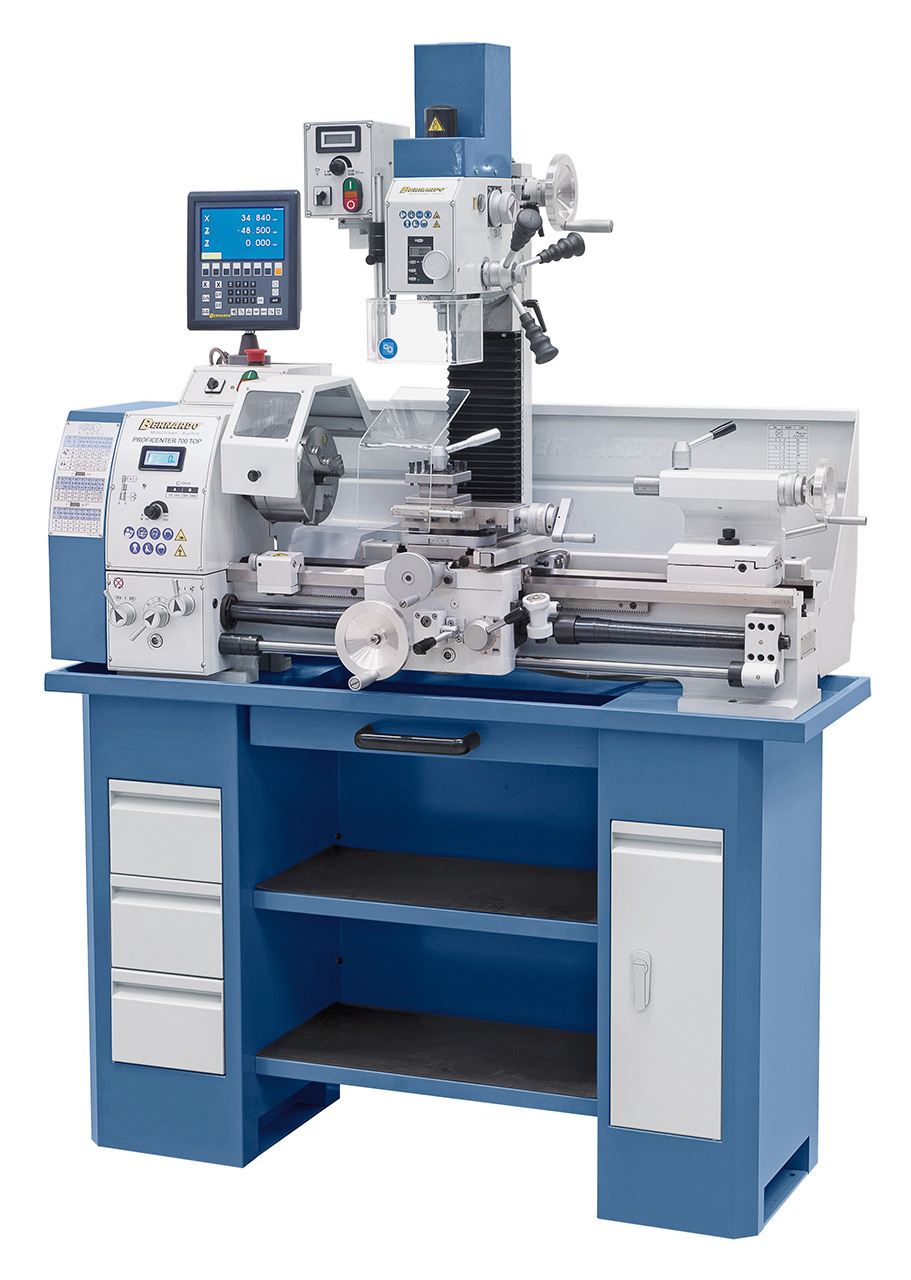

Bearbeitungszentren Bernardo Proficenter 700 Top inkl. 2-Achs-Digitalanzeige
Das neue Modell Proficenter 700 Top ist serienmäßig mit einem Frequenzumrichter ausgestattet. Wesentliche Vorteile die sich daraus ergeben, sind das hohe Drehmoment im unteren Drehzahlbereich und die annähernd konstante Drehzahl unter Last. Durch die umfangreiche Ausstattung (z.B.: Drehstommotor mit Frequenzumrichter, Hauptspindellagerung in P5-Qualität, Mikrometerlängsanschlag für Serienarbeiten, Rutschkupplung,....) ist dieses Modell ideal für den anspruchsvollen Anwender
Umfang der Lieferung Bearbeitungszentren Bernardo Proficenter 700 Top inkl. 2-Achs-Digitalanzeige
- 2-Achs-Digitalanzeige ES-12 V mit LCD-Display
- 3-Backenfutter DK11-160 mm
- Futterflansch 160 mm
- Zahnkranzbohrfutter 1 - 13 mm / B 16
- Bohrfutterdorn MK 2 / B 16
- Feste Körnerspitzen
- Wechselräder
- Vierfachstahlhalter
- Rutschkupplung
- Mikrometerlängsanschlag
- Planschlitten mit Obersupport
- Frequenzumrichter
- Anzugsspindel M 10
- Digitale Pinolenhubanzeige
- Digitale Drehzahlanzeige
- Futterschutz
- Leitspindelabdeckung
- Spänerückwand
- Bedienwerkzeug
Besonderheiten Bearbeitungszentren Bernardo Proficenter 700 Top inkl. 2-Achs-Digitalanzeige
- Optimal geeignet zum Bearbeiten von Stahl, NE-Materialien und Kunststoffen
- Serienmäßig mit elektronisch stufenloser Drehzahlregelung
- Hohe Rundlaufgenauigkeit der gehärteten Spindelnase ≤ 0,009 mm
- Hauptspindellagerung mit nachstellbaren Kegelrollenlager in P5-Qualität
- Serienmäßig mit Zugspindel für den automatischen Längs- und Quervorschub
- Solides Maschinenbett mit induktiv gehärteter und geschliffener Bettführung
- Fräsaufsatz mit Digitalanzeige für den Pinolenhub und die Drehzahl

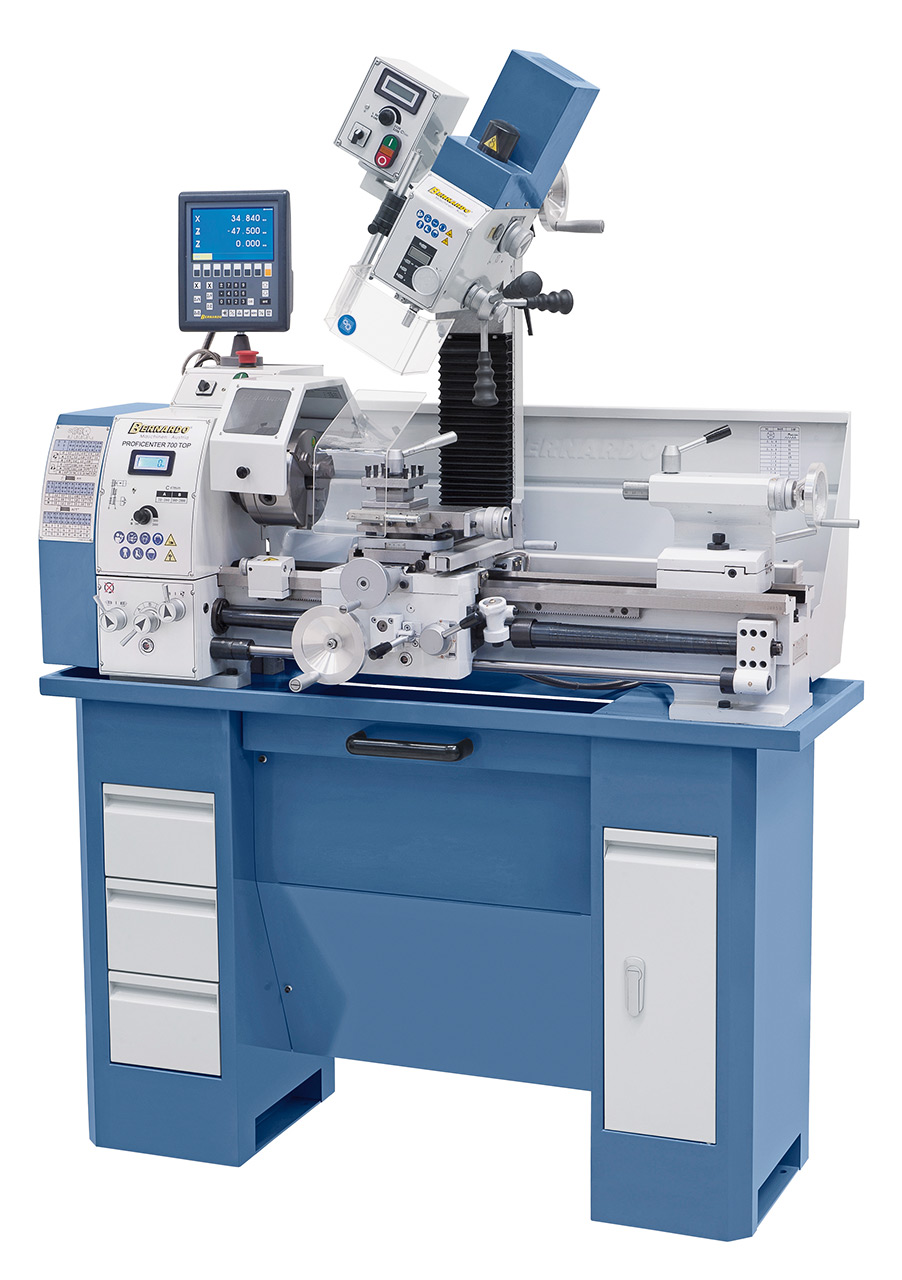

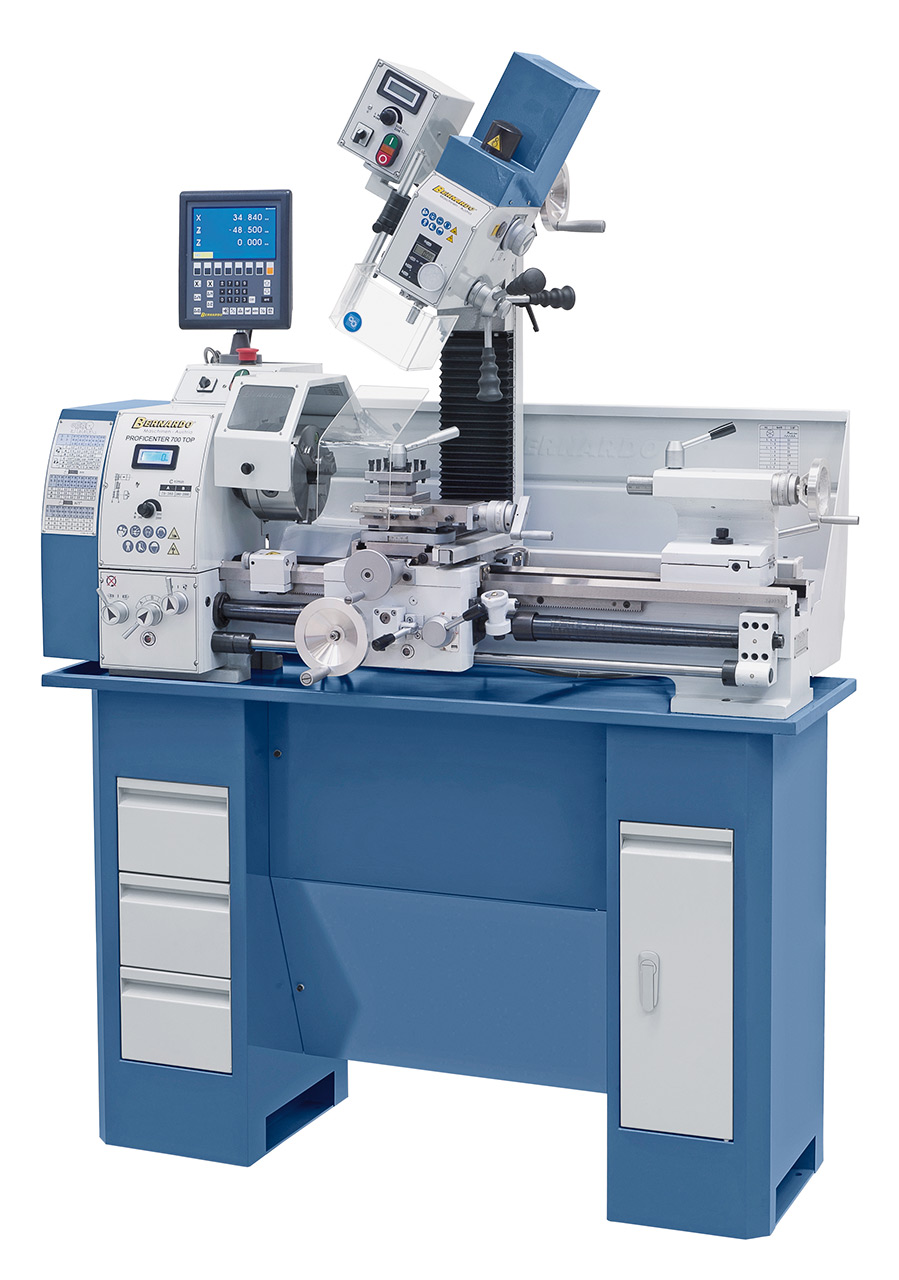

- Beidseitig schwenkbarer Fräskopf zum Winkelbohren, Fräsen von Fasen, usw.
- Pinolenverstellung mittels Handgriff, Feinzustellung mittels Handrad
- Drehstrommotor mit Frequenzumrichter für höhere Leistungsausbeute und hohes Drehmoment
Technische Details Bearbeitungszentren Bernardo Proficenter 700 Top inkl. 2-Achs-Digitalanzeige
| Drehmaschine |
|
| Spitzenweite | 700 mm |
| Spitzenhöhe | 150 mm |
| Umlaufdurchmesser über Bett | 300 mm |
| Spindelbohrung | 38 mm |
| Aufnahme in der Spindelbohrung | MK 5 |
| Drehzahlbereich, stufenlos | 70 - 380 / 380 - 2000 U/min |
| Bereich Längsvorschübe | (14) 0,07 - 0,65 mm/U |
| Bereich Planvorschübe | (11) 0,03 - 0,12 mm/U |
| Metrische Gewinde | (18) 0,2 - 3,5 mm |
| Zollgewinde | (21) 8 - 56 Gg/1“ |
| Pinolenweg | 85 mm |
| Pinolenaufnahme | MK 3 |
| T-Nutengröße im Planschlitten | 12 mm |
| Motor-Abgabeleistung S1 100% | 0,85 kW / 230 V |
| Motor-Aufnahmeleistung S6 40% | 1,1 kW / 230 V |
| Fräsaufsatz |
|
| Bohrleistung max. | 20 mm |
| Stirnfräser max. | 63 mm |
| Schaftfräser max. | 20 mm |
| Ausladung | 170 mm |
| Spindeldrehzahl, stufenlos | 50 - 2250 U/min |
| Spindelaufnahme | MK 2 |
| Fräskopf schwenkbar | -90° bis +90° |
| Höhenverstellung Fräskopf | 260 mm |
| Motor-Abgabeleistung S1 100% | 0,60 kW / 230 V |
| Motor-Aufnahmeleistung S6 40% | 0,90 kW / 230 V |
| Maschinenabmessung (B x T x H)* | 1380 x 640 x 1020 mm |
| Gesamtgewicht ca. | 298 kg |
|
|
|
* ohne Untergestell
