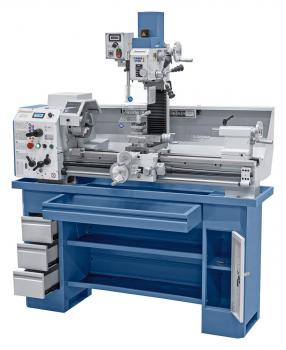

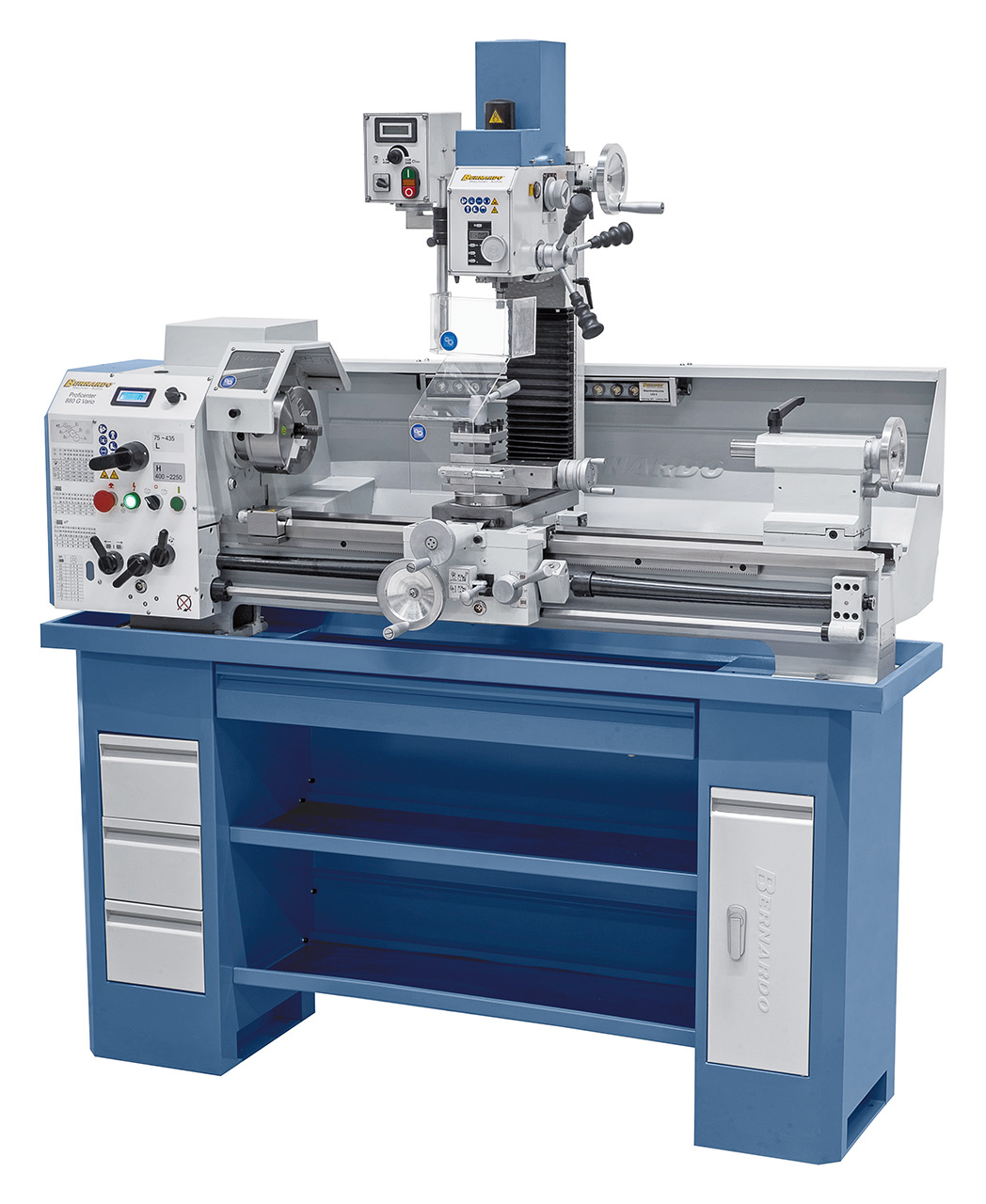

Bearbeitungszentren Bernardo Proficenter 880 G Vario - 400 V
Das Modell Proficenter 880 G Vario ist serienmäßig mit einem Vorgelege ausgestattet, wodurch ein Wechseln der Drehzahlstufe mittels Keilriemen entfällt. Ein weiteres Merkmal dieser Maschine ist der serienmäßige Frequenzumrichter, wodurch ein hohes Drehmoment im unteren Drehzahlbereich und eine annähernd konstante Drehzahl unter Last gewährleistet wird. Bohren, Fräsen und Drehen auf kleinstem Raum, serienmäßig mit digitaler Anzeige für Bohrtiefe und Drehzahl zum komfortablen Arbeiten, sowie eine große Spindelbohrung, alles kombiniert in einer Maschine.
Umfang der Lieferung Bearbeitungszentren Bernardo Proficenter 880 G Vario - 400 V
- 3-Backenfutter DK11-160 mm / D4
- Zahnkranzbohrfutter 1 - 13 mm / B 16
- Bohrfutterdorn MK 2 / B 16
- Feste Körnerspitzen
- Wechselräder
- Vierfachstahlhalter
- Rutschkupplung
- Mikrometerlängsanschlag

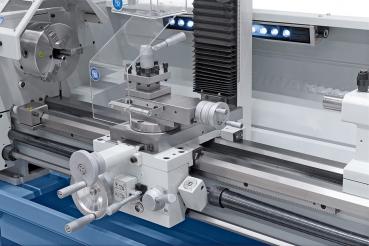

- Planschlitten mit Obersupport
- Frequenzumrichter
- Anzugsspindel M 10
- Digitale Pinolenhubanzeige
- Digitale Drehzahlanzeige
- Gewindeuhr
- LED-Maschinenleuchte
- Futterschutz
- Leitspindelabdeckung
- Spänerückwand
- Bedienwerkzeug
Besonderheiten Bearbeitungszentren Bernardo Proficenter 880 G Vario - 400 V
- Serienmäßig mit 38 mm Spindelbohrung zum Bearbeiten von großen Wellendurchmessern
- Stark verripptes Prismenbett mit induktiv gehärteter und geschliffener Bettführung
- Vielseitig einsetzbar: Längsdrehen, Plandrehen, Ausdrehen, Gewindeschneiden, …

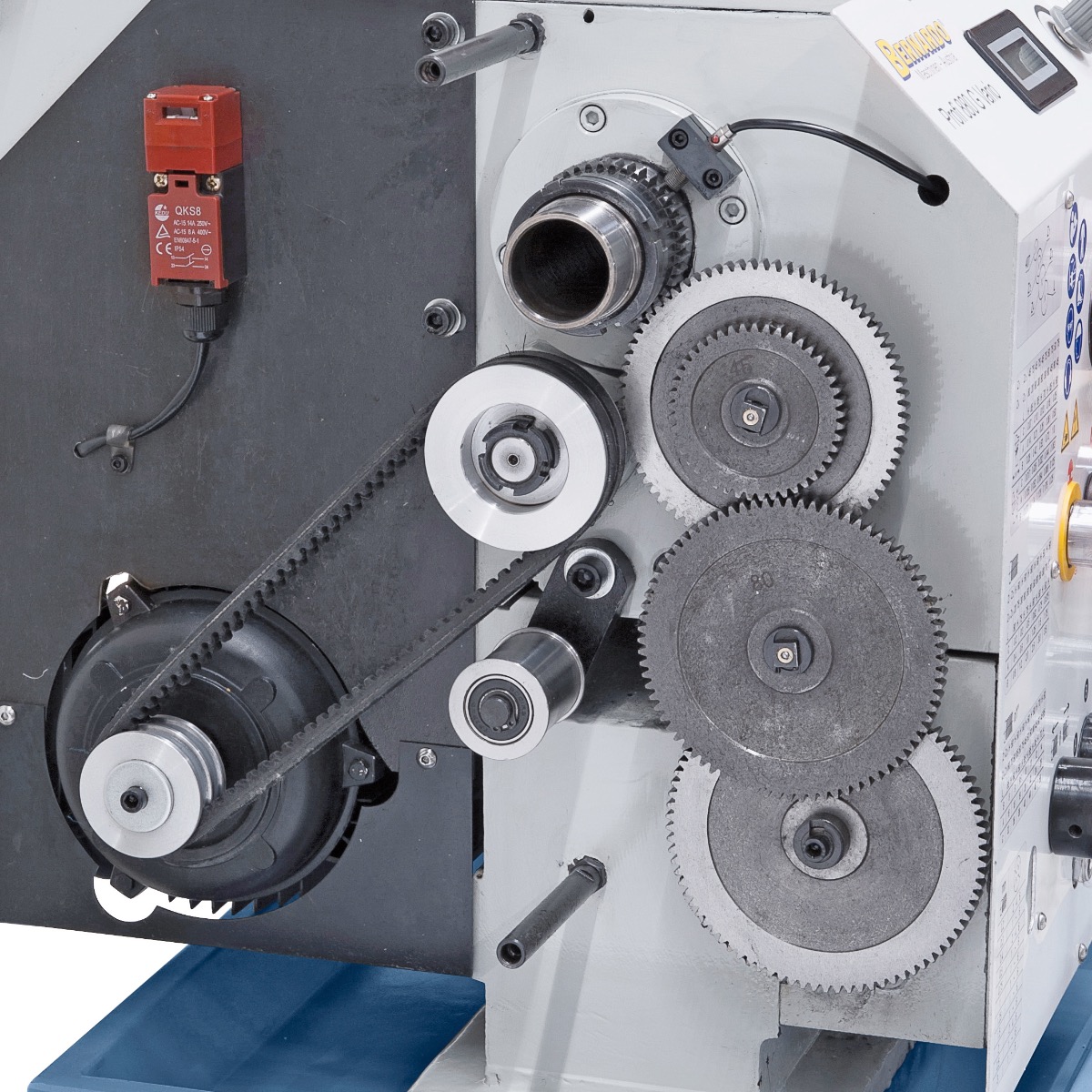

- Serienmäßig mit Wechselräder zum Schneiden von metrischen Gewinden
- Serienmäßig mit Delta-Frequenzumrichter für hohes Drehmoment im unteren Drehzahlbereich und annähernd konstante Drehzahl unter Last
- Hauptspindel mit nachstellbaren Kegelrollenlager in P5-Qualität
- Fräsaufsatz mit Digitalanzeige für den Pinolenhub und die Drehzahl

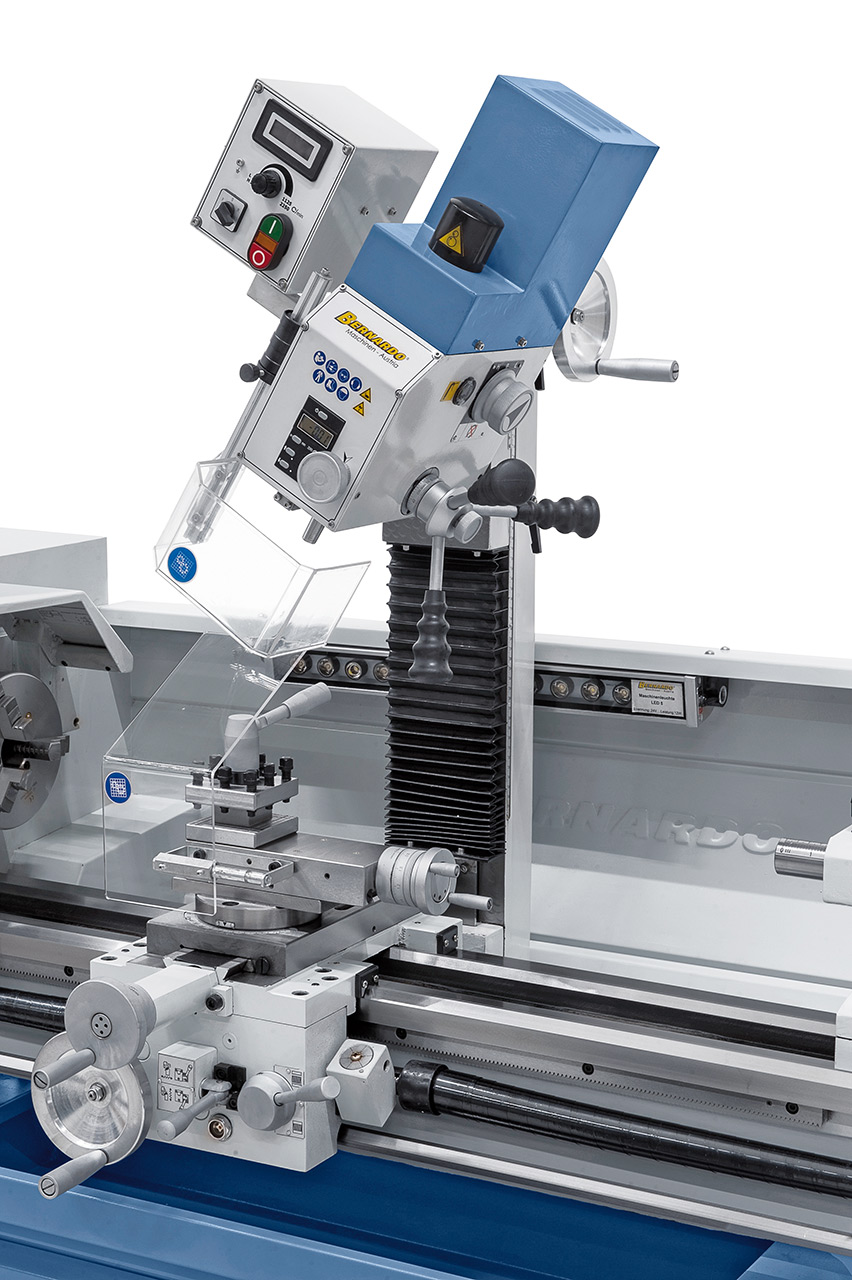

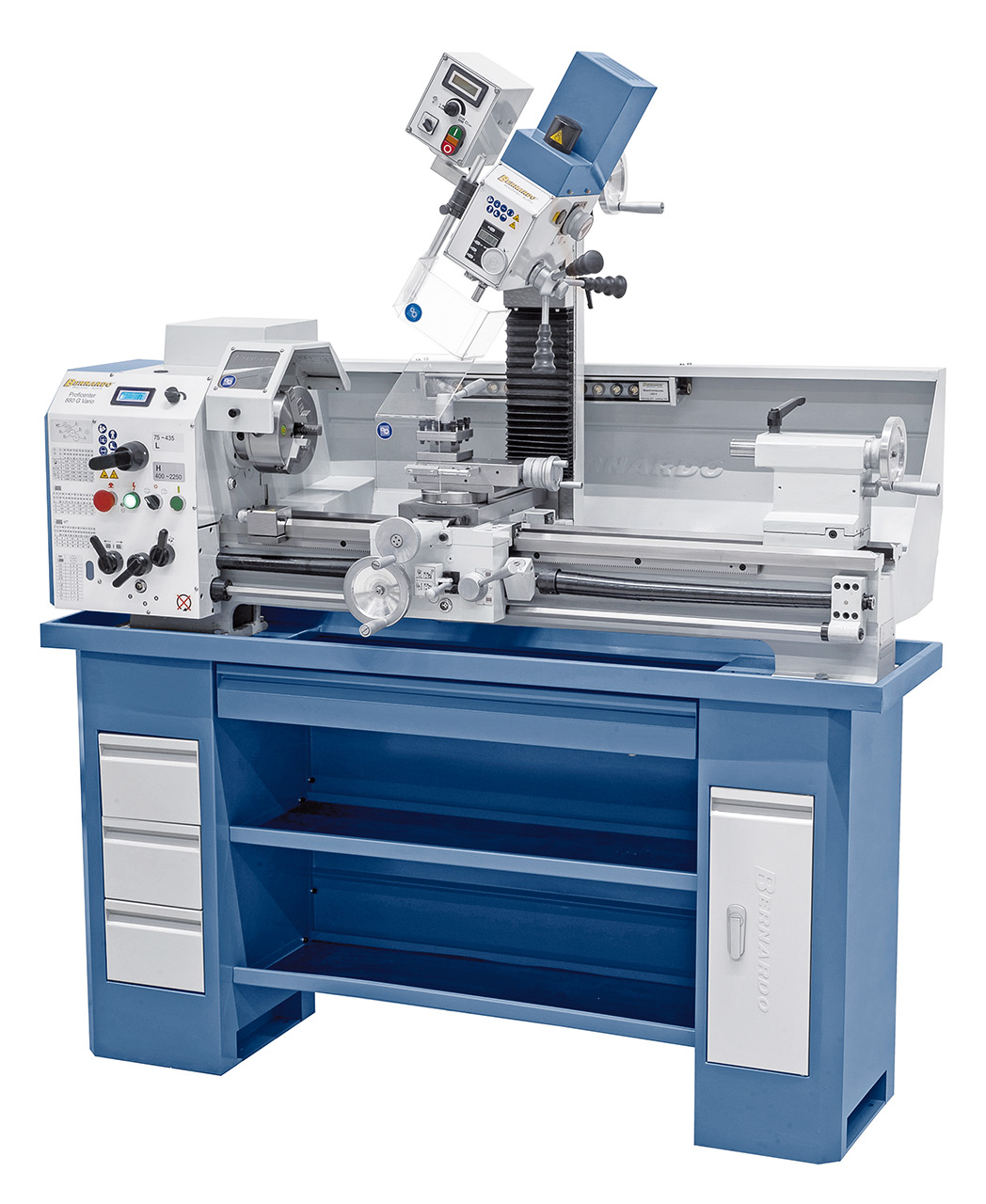

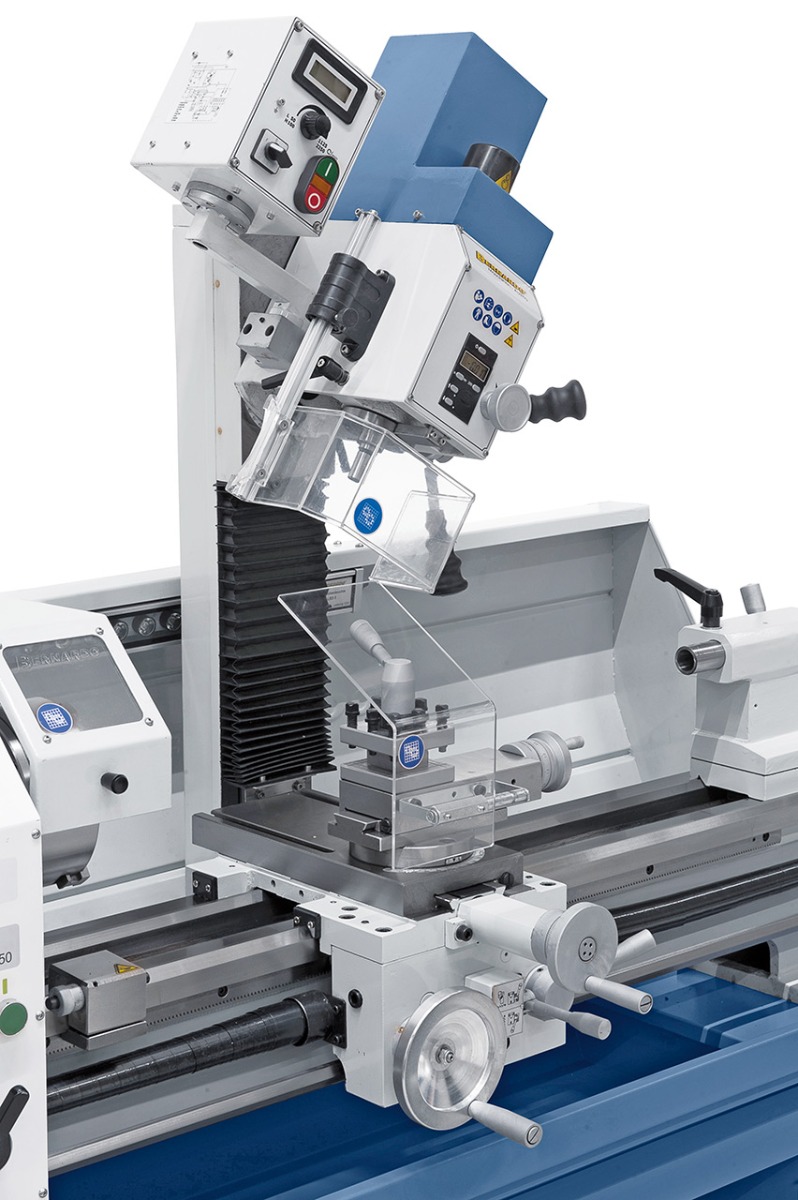

- Beidseitig schwenkbarer Fräskopf zum Winkelbohren, Fräsen von Fasen, usw.
- Optimal geeignet zum Bearbeiten von Stahl, NE-Materialien und Kunststoffen

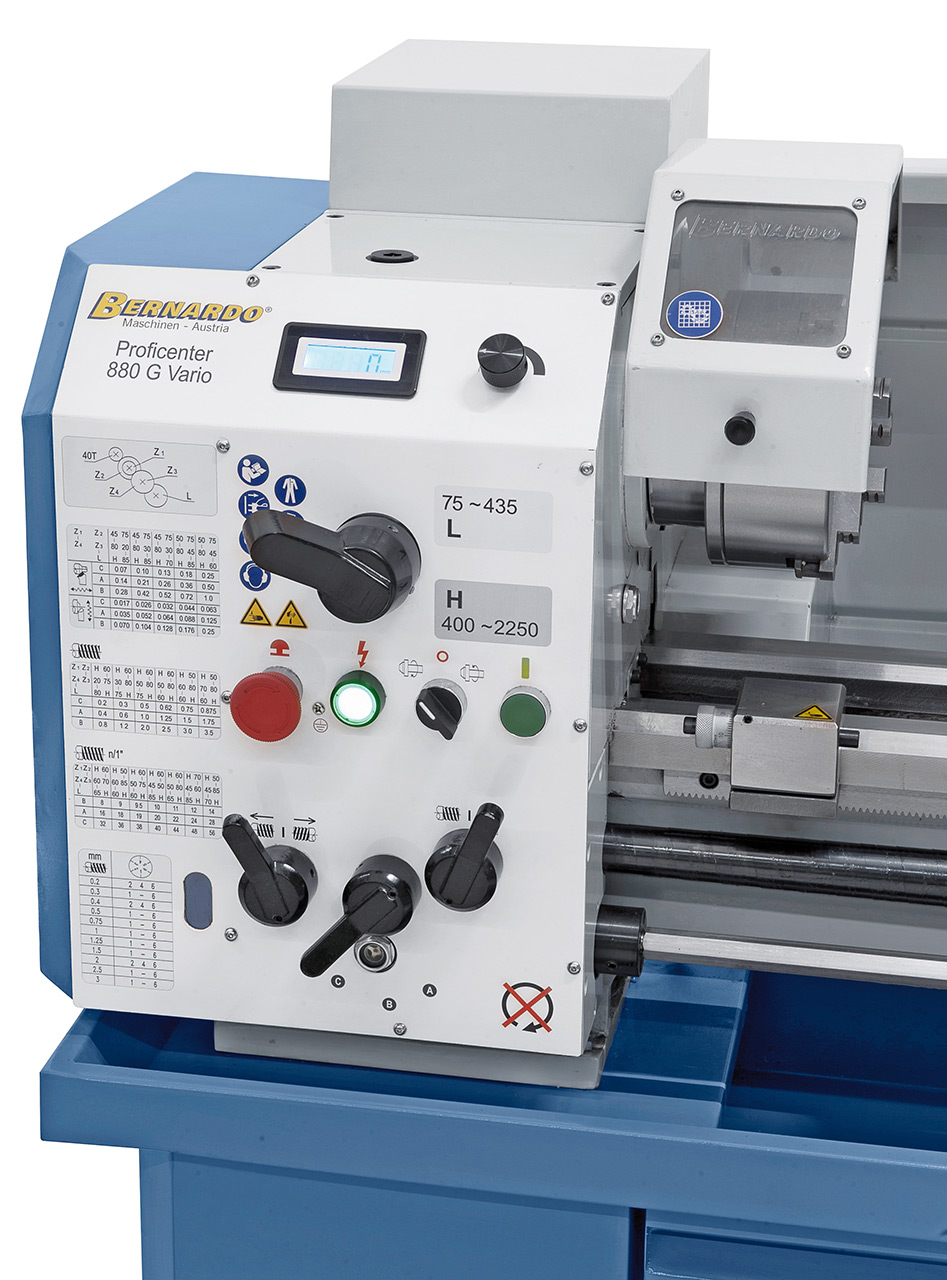

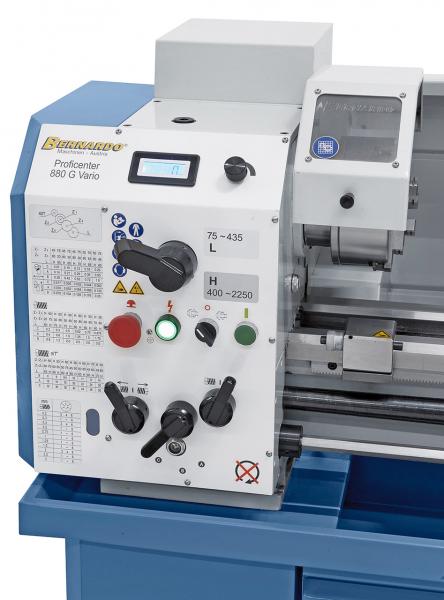

- Bedienerfreundliche Anordnung der Schaltelemente am Getriebekopf
- Reitstock mit Einhebelklemmung, zum Kegeldrehen verstellbar
Technische Details Bearbeitungszentren Bernardo Proficenter 880 G Vario - 400 V
| Drehmaschine |
|
| Spitzenweite | 880 mm |
| Spitzenhöhe | 160 mm |
| Umlaufdurchmesser über Bett | 320 mm |
| Spindelbohrung | 38 mm |
| Spindelaufnahme | DIN 55029, D1-4 |
| Drehzahlbereich, stufenlos | 75 – 435 / 400 – 2250 U/min |
| Bereich Längsvorschübe | (15) 0,07 – 1,0 mm/U |
| Bereich Planvorschübe | (15) 0,017 – 0,25 mm/U |
| Metrische Gewinde | (18) 0,2 – 3,5 mm |
| Zollgewinde | (21) 8 – 56 Gg/1“ |
| Pinolenweg | 100 mm |
| Pinolenaufnahme | MK 3 |
| T-Nutengröße im Planschlitten | 12 mm |
| Motor-Abgabeleistung S1 100% | 1,5 KW / 400 V |
| Motor-Aufnahmeleistung S6 40% | 2,2 kW / 400 V |
| Fräsaufsatz |
|
| Bohrleistung max. | 20 mm |
| Stirnfräser max. | 63 mm |
| Schaftfräser max. | 20 mm |
| Ausladung | 170 mm |
| Spindeldrehzahl, stufenlos | 50 - 2250 U/min |
| Spindelaufnahme | MK 2 |
| Fräskopf schwenkbar | -90° bis +90° |
| Höhenverstellung Fräskopf | 260 mm |
| Motor-Abgabeleistung S1 100% | 0,60 kW / 230 V |
| Motor-Aufnahmeleistung S6 40% | 0,90 kW / 230 V |
|
|
|
| Maschinenabmessung (B x T x H)* | 1660 x 650 x 1090 mm |
| Gesamtgewicht ca. | 318 kg |
|
|
* ohne Untergestell
