Universaldrehmaschine Bernardo Smart 410 x 1500
Die Universaldrehmaschine Smart 410 eignet sich zur Ausführung von leichten und mittelschweren Dreharbeiten. Schon die Grundausstattung behinhaltet alle wichtigen Zubehöre (3-Backenfutter, Lünetten, Wechselräder, ...), wodurch diese Maschine universell einsetzbar ist. Zur Reduzierung der Fertigungszeiten ist dieses Modell serienmäßig mit einer 3-Achs-Digitalanzeige ausgestattet.
Umfang der Lieferung Universaldrehmaschine Bernardo Smart 410 x 1500
- 3-Achs-Digitalanzeige ES-12 V mit LCD-Display
- 3-Backenfutter DK11-200 mm / D6
- Aufspannscheibe 350 mm

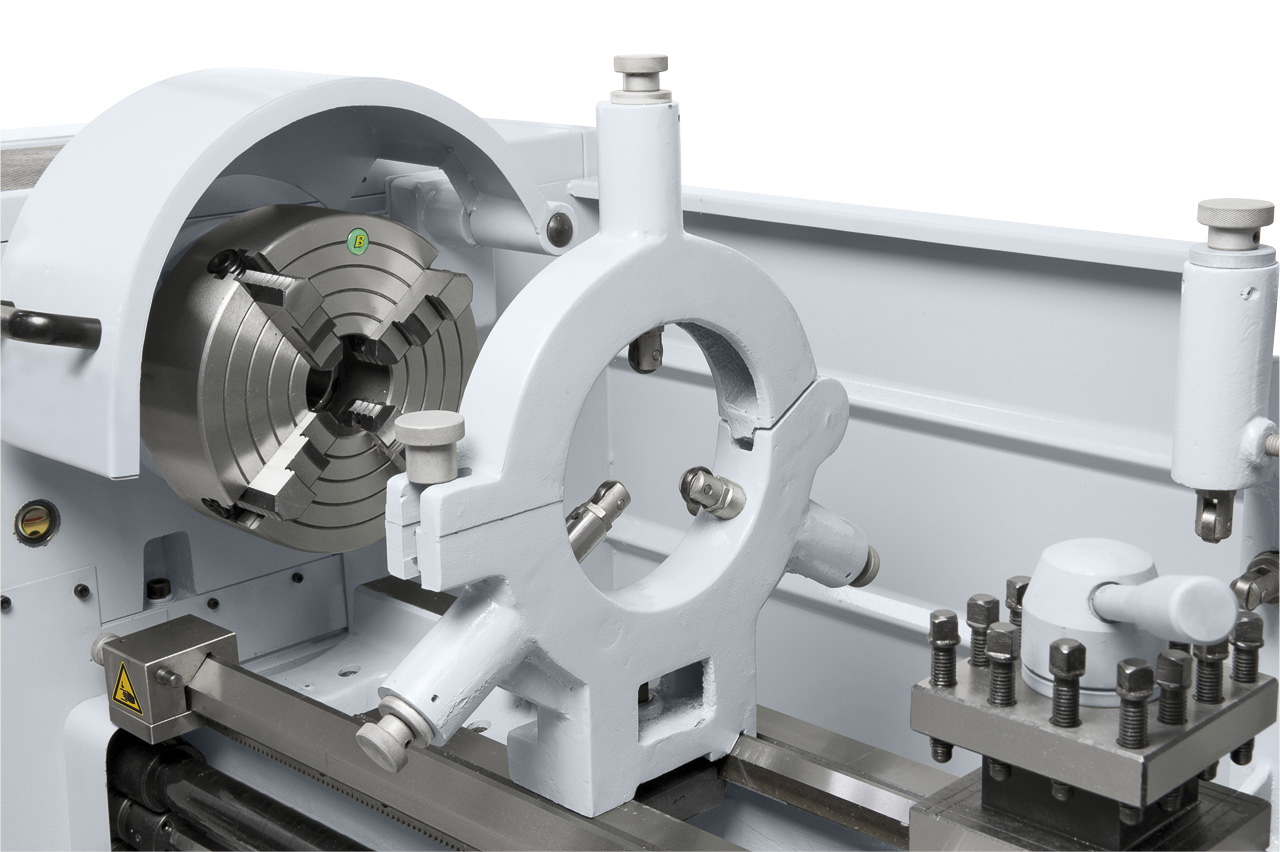

- Feststehende Lünette- Durchlass diam. max. 135 mm
- Mitlaufende Lünette- Durchlass diam. max. 65 mm
- Kühlmitteleinrichtung

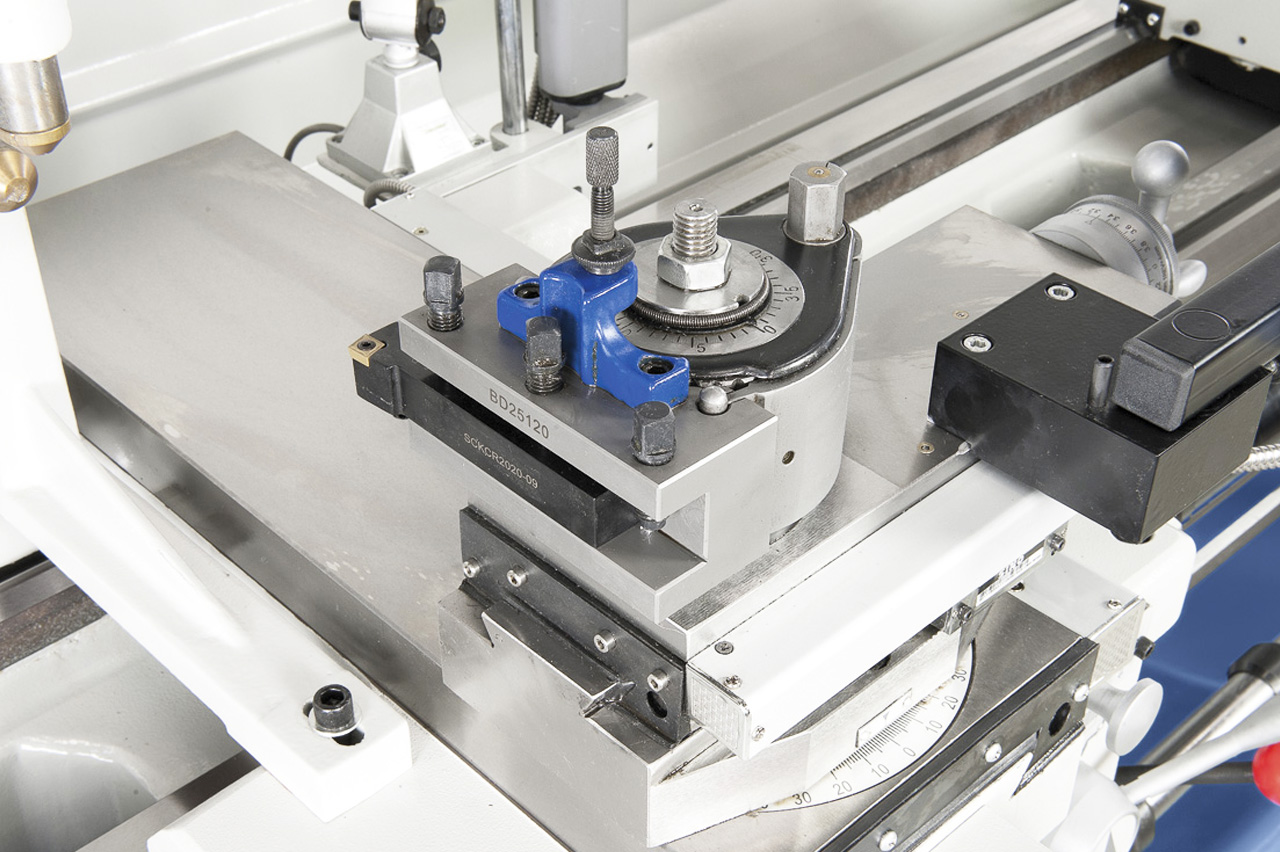

- Vierfachstahlhalter
- Schutzeinrichtung bei Vierfachstahlhalter
- Mikrometer-Längsanschlag
- Rutschkupplung
- Revolveranschlag mit Feineinstellung
- Gewindeuhr
- Motor mit Magnetbremse nach CE-Norm
- Fußpedal mit Bremsfunktion nach CE
- Erstbefüllung mit Shell Tellus 46
- LED-Maschinenleuchte

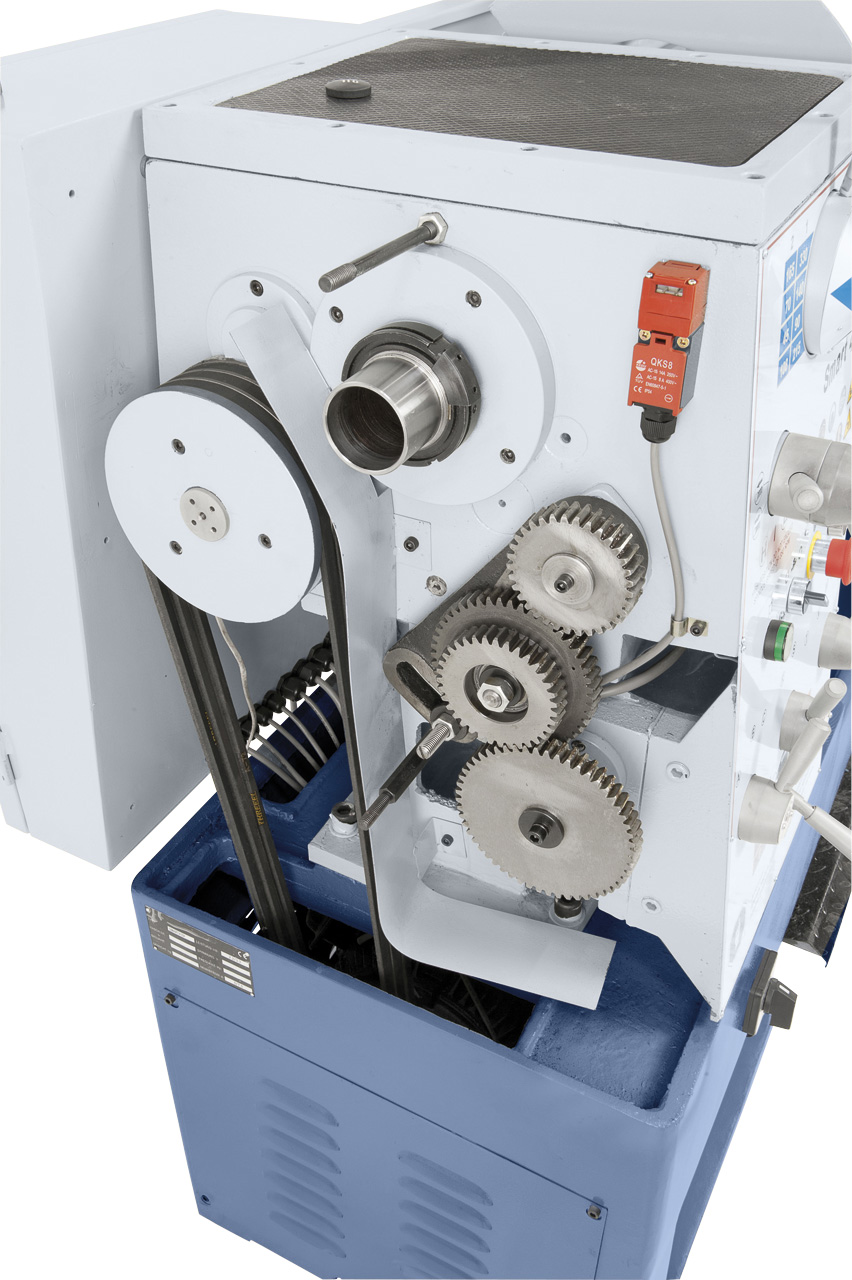

- Wechselräder
- Reduzierhülse
- 2 Zentrierspitzen
- Spänerückwand
- Bedienungswerkzeug
Besonderheiten Universaldrehmaschine Bernardo Smart 410 x 1500
- Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen
- Elektromechanische Fußbremse zur Reduzierung der Nebenzeiten
- Zentrale, handliche Schaltung für Vorschübe und Gewinde mit Leit- und Zugspindel
- Moderne Hauptspindellagerung mit Schrägkugellagern in Präzisionsausführung
- Die Zahnräder sind großdimensioniert, gehärtet und präzisionsgeschliffen
- Gehärtete und geschliffene Zahnräder und Wellen, auch im Vorschubgetriebe

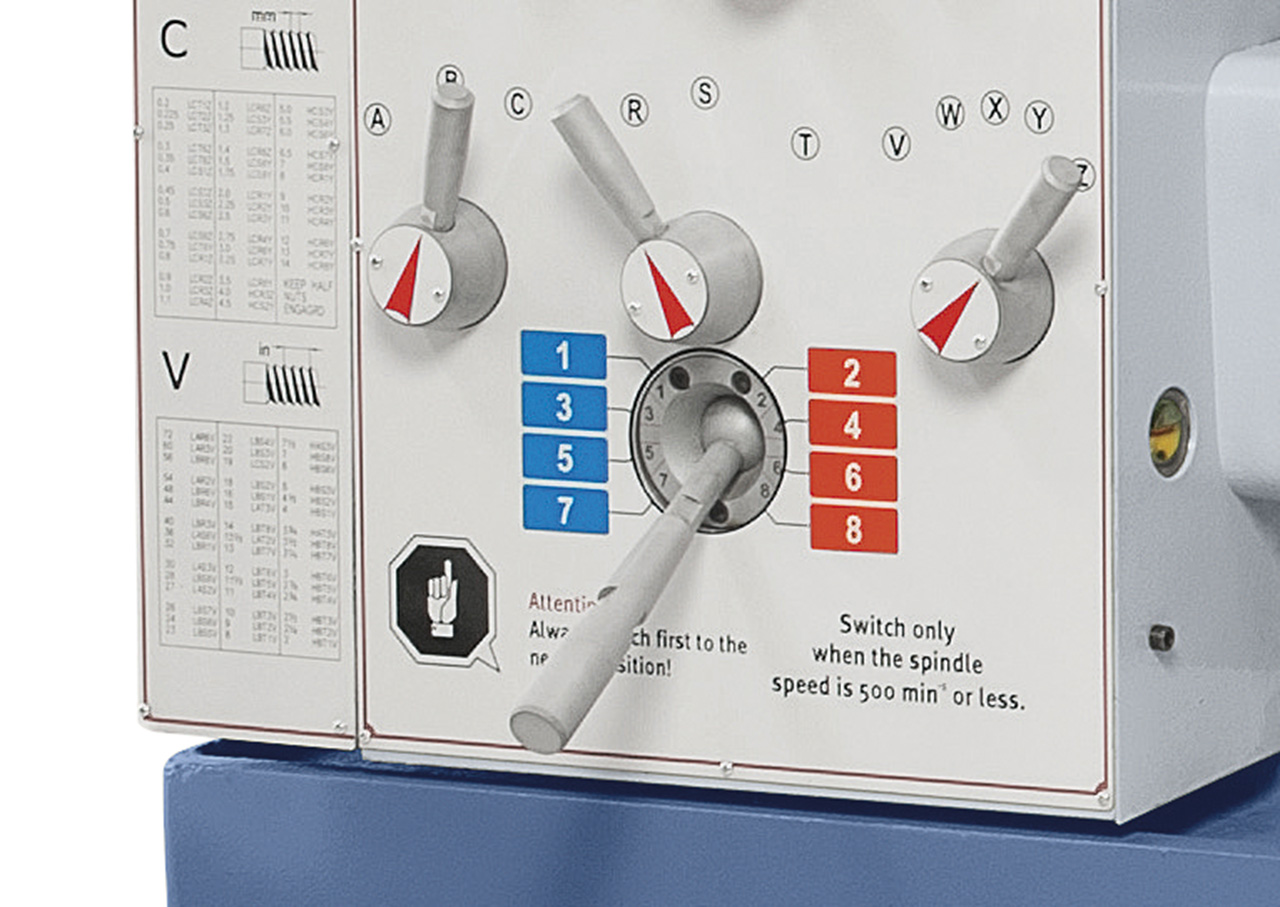

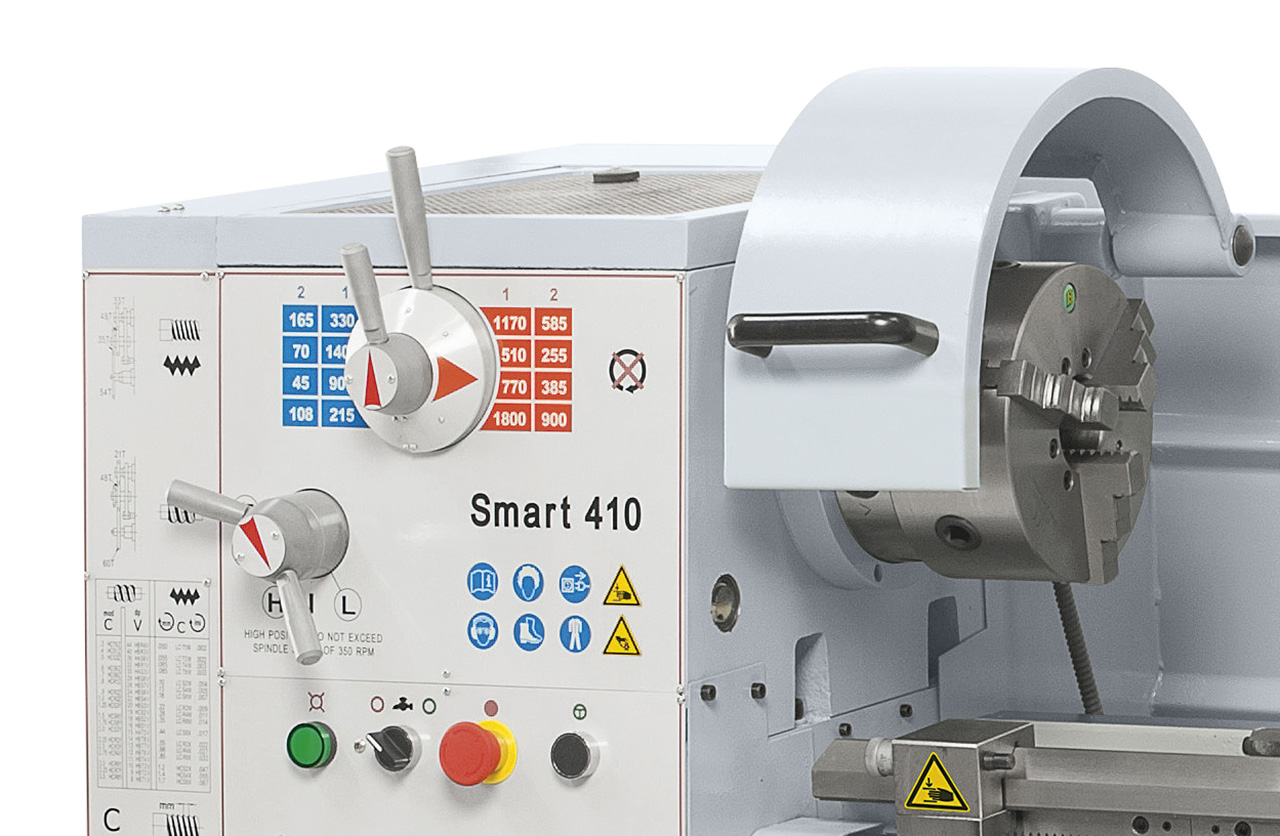

- Die Drehzahl- und Vorschubeinstellung ist einfach aufgebaut, leichtgängig und präzise schaltbar

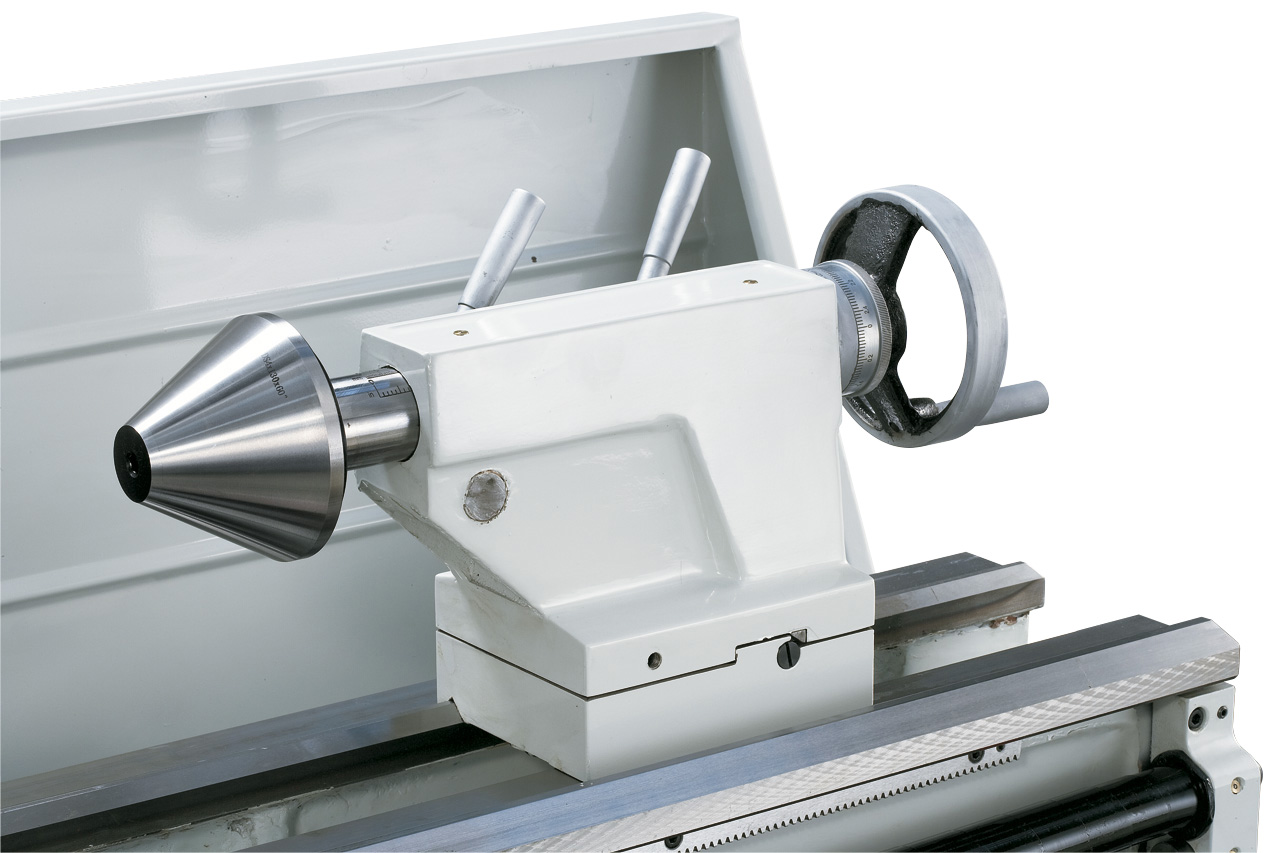

- Verschiebbarer Reitstock zum Kegeldrehen, Handrad mit einstellbarer Feinskalierung (0,02 mm)
- Die herausnehmbare Brücke ermöglicht die Bearbeitung von Werkstücken mit großem Durchmesser
Technische Details Universaldrehmaschine Bernardo Smart 410 x 1500
| Spitzenweite | 1500 mm |
| Spitzenhöhe | 205 mm |
| Umlaufdurchmesser über Bett | 410 mm |
| Umlaufdurchmesser über Kröpfung | 580 mm |
| Umlaufdurchmesser über dem Planschlitten | 255 mm |
| Bettbreite | 250 mm |
| Spindelbohrung | 52 mm |
| Spindelaufnahme | DIN 55029, D1 - 6 |
| Drehzahlbereich | (16) 45 - 1800 U/min |
| Bereich Längsvorschübe | (17) 0,05 - 1,7 mm/U |
| Bereich Planvorschübe | (17) 0,025 - 0,85 mm/U |
| Metrische Gewinde | (42) 0,2 - 14 mm |
| Zollgewinde | (45) 2 - 72 Gg/1“ |
| Pinolendurchmesser | 50 mm |
| Pinolenweg | 120 mm |
| Pinolenaufnahme | MK 4 |
| Motorleistung | 3,0 / 4,5 kW |
| Maschinenabmessung (B x T x H) | 2530 x 1000 x 1450 mm |
| Gewicht ca. | 1400 kg |
